Linear-Kugellager .. EXC / EXCE
mit / ohne Fluchtungsfehlerausgleich / Kompakt-Baureihe

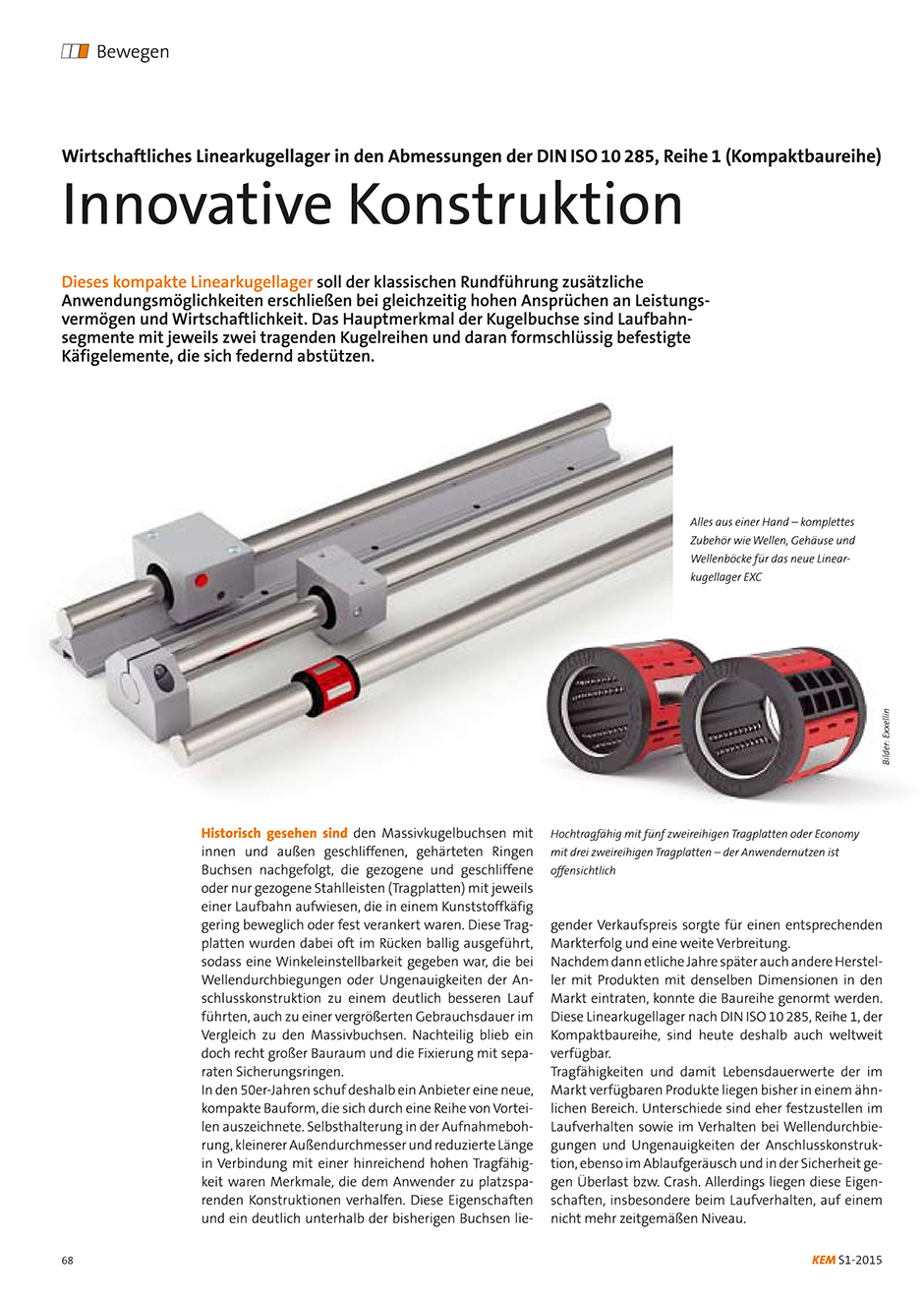

Linearkugellager EXC und EXCE - Kompakt Baureihe
Linearkugellager der Baureihen EXC und EXCE bestehen aus Kunststoffgehäuse, Laufbahnsegmenten, Kugeln und Dichtungen. Die Abmessungen entsprechen der DIN ISO 10 285 Reihe 1.

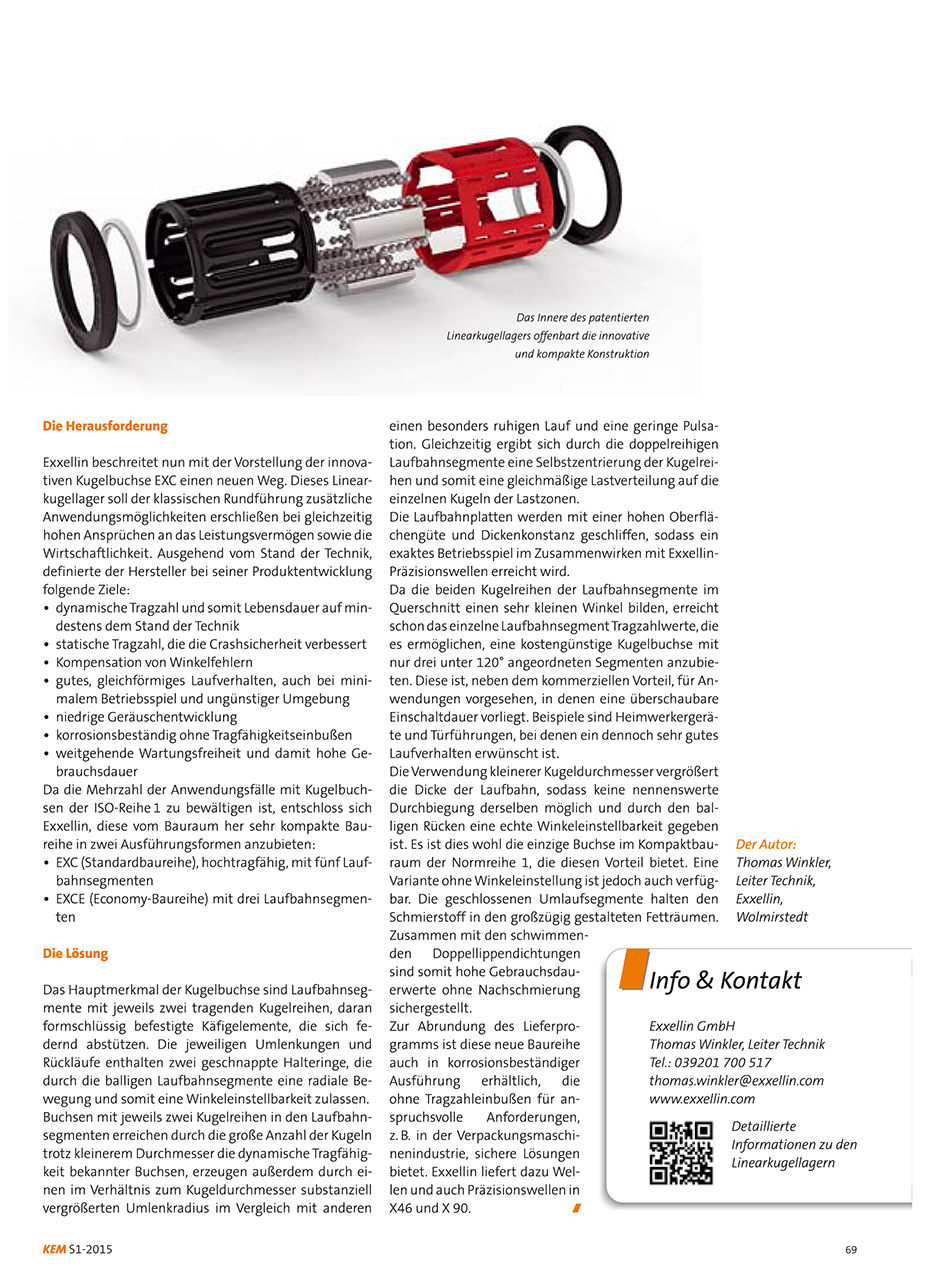

Innovationen
Als erstes Linearkugellager in den Abmessungen der DIN ISO 10 285 Reihe 1 (Kompakt-Bauraum) sind die Laufbahn-segmente zweireihig ausgeführt sowie auch als Variante mit Fluchtungsfehlerausgleich erhältlich.
- Die doppelreihigen Laufbahnsegmente zentrieren die Kugelreihen und sorgen für eine gleichmäßige Lastverteilung
- Durch ein spezielles Herstellverfahren der Laufbahnsegmente in Kombination mit optimierten Kugeldurchmessern wird ein außergewöhnlich gutes Laufverhalten erzielt
- Dieses neue Konzept erlaubt höchste Geschwindigkeiten und Beschleunigungen bei minimaler Pulsation und Reibung
- In der Ausführung “mit Fluchtungsfehlerausgleich” können Winkelfehler von bis zu ±0,5° ohne Beeinträchtigung der Gebrauchsdauer ausgeglichen werden
Rostbeständigkeit
Für Anwendungen, in denen Rostbeständigkeit gefordert ist, wird die Ausführung -RB angeboten. In Kombination mit gehärteten Wellen aus rostbeständigem Material wie z.B. X46 oder X90 muss die Tragfähigkeit wegen Minderhärte reduziert werden.
EXC (Standard-Baureihe, hochtragfähig)

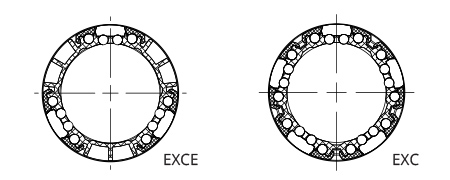

- 5 selbstzentrierende Laufbahnsegmente sind gleichmäßig in Umfangsrichtung angeordnet wodurch eine hohe Tragfähigkeit erreicht wird
- auch als Variante “mit Fluchtungsfehlerausgleich” erhältlich (Nachsetzzeichen F)
EXCE (Economy-Baureihe)
- 3 selbstzentrierende Laufbahnsegmente sind gleichmäßig in Umfangsrichtung angeordnet wodurch die Lastverteilung der Segmente untereinander nochmals optimiert wird
- Dieser sogenannte “Dreibeineffekt” wirkt sich zusätzlich positiv auf das Laufverhalten aus
- auch als Variante “mit Fluchtungsfehlerausgleich” erhältlich (Nachsetzzeichen F)
- kostengünstige Variante die für viele Anwendungen sehr gut geeignet ist
Abmessungen (mm) | Tragzahlen | Gewicht | ||||
Typ | Ø d | Ø D | L | dyn. C N |
stat. C0 N |
Gew g |
EXC12 | 12 | 19 | 28 | 866 | 757 | 11,4 |
EXC16 | 16 | 24 | 30 | 1224 | 1086 | 17,9 |
EXCE20 | 20 | 28 | 30 | 1094 | 855 | 14,8 |
EXC20 | 20 | 28 | 30 | 1362 | 1204 | 20,7 |
EXCE25 | 25 | 35 | 40 | 2061 | 1675 | 30,5 |
EXC25 | 25 | 35 | 40 | 2575 | 2397 | 44,3 |
EXCE30 | 30 | 40 | 50 | 2539 | 2221 | 44,3 |
EXC30 | 30 | 40 | 50 | 3423 | 3541 | 68,7 |
Bestellbeispiel
- die Tragzahlen gelten nur bei Einsatz von gehärteten (min. 670 HV) und geschliffenen Wellenlaufbahnen
- 1) nur bei EXC(E) .. F
